隔热铝型材注胶设备原理

隔热铝型材聚氨酯注胶、切桥机是我公司科研人员在从事多年节能门窗加工

制作实践过程中经过潜心研究并吸取国内外同类产品之优点而设计制造出的产

品，具有高效，节能，环保的产品，该产品是把液压、气动、电动和电脑技术合

理的结合在一起应用的设备；是专门用于加工隔热铝型材的设备。主要工艺：铝

型材→注胶机→切桥机。注胶机是专门为隔热铝型材灌注聚氨酯隔热胶条的设备，

伺服驱动铝型材沿指定方向平稳均速运动，精确计量系统将 A，B 两组份胶按比

例分别输送给高速混合系统，搅拌注入到铝型材的浇注槽内，并放置固化，达到

连接两侧铝型材的目的，完成隔热铝型材注胶过程。

切桥机的作用是将已完成注胶并固化的铝型材，由高速切削锯片切除铝型材

槽口底部的铝连接处，保留固化的聚氨酯条，使聚氨酯条起到连接两侧铝型材的

作用，达到隔热的目的。

备注：我们的设备的控制系统和驱动系统都是采用德国西门子配置，稳定性

好，经久耐用！另外我们设备还增加报警系统和计数功能，所以选用我们的产品

是你们质量的保证。

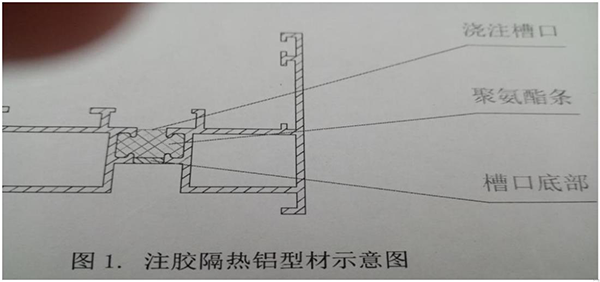

1、注胶式隔热铝型材

注胶隔热铝型材是将高分子液态 A,B 通过精确计量比例混合后并在严格的

生产工艺下浇注到铝型材浇注槽口内，经过聚合固化，切除铝型材连接处，实现

铝+聚氨酯+铝连接形式，降低导热系数，达到隔热效果。

2、注胶原理

    A.B 料分别通过气动隔膜泵从原料桶里加到 A.B 胶桶里，加热到工艺温度，A,

两种料分别通过过滤器，计量泵精确输送到注胶头中，注胶液压马达高速搅拌混

合，通过注胶嘴浇注到铝型材浇注槽口内。

3、注胶机一台，主要包括伺服马达，驱动轮，调节装置，电控制箱等

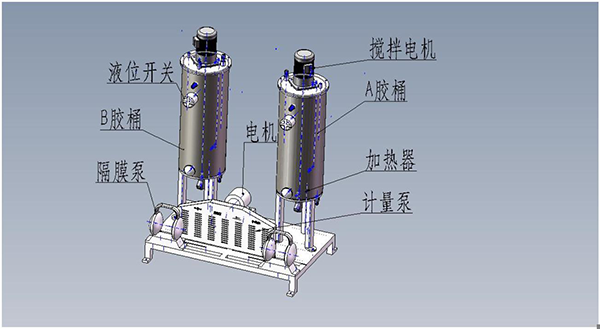

4、供料加热搅拌桶一套包括 A,B 胶桶，搅拌装置，隔膜泵，加热器，液位

传感器，计量泵，电机等。

                                                 供料加热搅拌桶

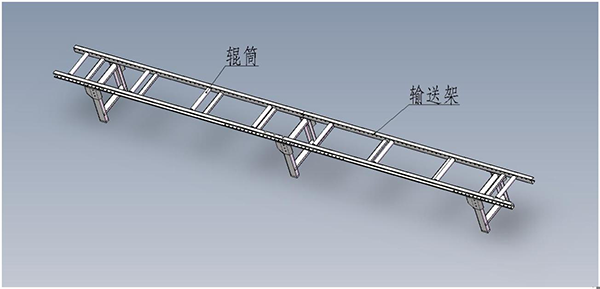

5、输送架两套，包括输送架，滚筒等。

                                                         输送架
