微硅粉、硅微粉、白炭黑化学性能的区别，你知道吗？

很多朋友们都知道白色的二氧化硅粉体有个俗名叫白炭黑，白炭黑的主要成份是SiO2，因其为白色，且主要物性及用途与炭黑相似而得名。今天我们所说的微硅粉，硅微粉、白炭黑的主要成分其实也都是二氧化硅，但他们之间的化学性能又有什么区别和联系呢？

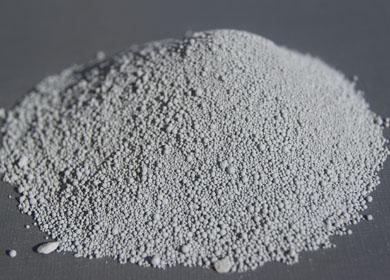

（一）微硅粉

①外观及基本化学组成：

外观为灰色或灰白色粉末﹑耐火度>1600℃。容重：1600~1700千克/立方米。化学成份如下：SiO2含量：75～98% Al2O3含量：1.0±0.2% Fe2O3含量：0.9±0.3%

②细度及比表面积：硅灰中细度小于1μm的占80%以上，平均粒径在0.1～0.3μm，比表面积为:20～28m2/g。其细度和比表面积约为水泥的80～100倍，粉煤灰的50～70倍。

③颗粒形态与矿相结构：硅灰在形成过程中，因相变的过程中受表面张力的作用，形成了非结晶相无定形圆球状颗粒，且表面较为光滑，有些则是多个圆球颗粒粘在一起的团聚体。掺有硅灰的物料，微小的球状体可以起到润滑的作用。

（二）硅微粉

①外观及基本化学组成：

外观为灰色或灰白色粉末﹑耐火度>1600℃。容重：200～250千克/立方米，成分如下：

SiO2含量：≥99.0%，Al2O3含量：≤0.3%Fe2O3含量：≤0.02%

②细度及比表面积：200-5000 目不等，比表面积20～28m2/g

（三）白炭黑

①外观及基本化学组成：白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅，是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。耐高温、不燃、无味、无嗅、具有很好的电绝缘性。熔点：1610 °C(lit.) 堆积密度：0.2g/ml（沉淀法普通产品）化学成分如下：SiO2（干品≥90%），Al2O3含量：≤0.2%，Fe2O3含量：≤0.1%

②细度及比表面积：细度从20-5000目不等，可根据客户的要求生产生产不同的细度，比表面积：白炭黑具有超高的比表面积，沉淀法的一般为100-300㎡/g，气相法白炭黑的可以达到 400㎡/g以上。
